聚氨酯保温管原材料检测

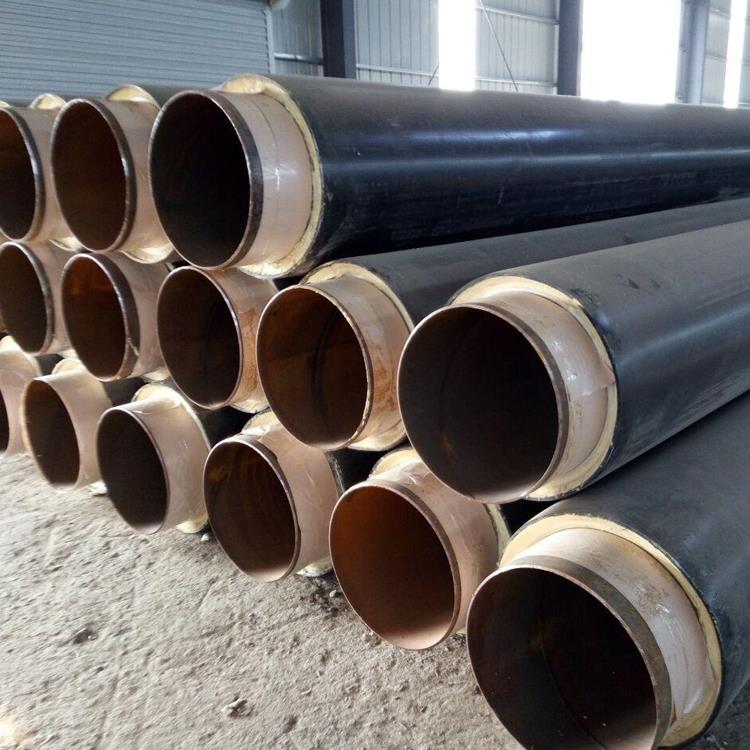

聚氨酯保温管由工作钢管、聚氨酯硬质泡沫保温层和高密度聚乙烯外护管组成，其长期使用寿命和保温效果直接取决于原材料的品质。原材料检测是保障成品质量的第一道关口，主要针对异氰酸酯（如MDI）、组合聚醚、发泡剂、催化剂以及外护管用聚乙烯颗粒进行理化性能验证。该检测体系贯穿来料验收、配方调整和产前预发泡环节，是确保批量生产稳定的基础。

异氰酸酯的检测重点包括异氰酸根含量（NCO%）、黏度和酸度。采用二正丁胺滴定法测定NCO%，要求偏差在±0.5%以内；旋转黏度计在25℃下测试黏度，应在200~400 mPa·s范围内；酸度以HCl计，需低于0.02%。组合聚醚则需检测羟值（邻苯二甲酸酐酯化法）、水分含量（卡尔费休法）和pH值，羟值决定泡沫交联密度，水分含量超过0.1%会与异氰酸酯反应产生二氧化碳，破坏泡孔结构。发泡剂（以环戊烷为例）需测定纯度和沸点，气相色谱法检测纯度≥99.5%。

外护管用高密度聚乙烯（HDPE）颗粒需检测熔融指数（190℃/2.16kg，要求0.2~0.8 g/10min）、密度（0.940~0.960 g/cm³）和氧化诱导时间（OIT，200℃下≥20 min）。氧化诱导时间过短则外护管耐老化性差，长期埋地易开裂。取样方法：每批原料随机抽取3个包装袋，每袋取500 g混合后缩分至1 kg作为检测样本，留样保存至少6个月。

检测报告需列出各项指标实测值、标准限值和判定结论，不合格原料应立即隔离并退货。质量控制要求：检测仪器需定期计量校准（如滴定管、黏度计、气相色谱仪），每月用标准物质验证；每批检测附带空白试验和加标回收试验（回收率98%~102%）。检测人员应具备化工分析资质，并熟练掌握GB/T 12008（聚醚多元醇）和GB/T 13657（二苯基甲烷二异氰酸酯）等标准操作。

该检测环节有效避免了因原料波动导致的泡沫脆化、收缩或绝热失效，也为后续发泡工艺参数（温度、压力、混合比例）提供了输入依据。实际生产中，每批次原料均需形成完整的检测档案，实现质量追溯。随着环保要求的提高，对发泡剂中臭氧消耗潜值（ODP）和全球变暖潜值（GWP）的检测也逐步纳入体系，推动聚氨酯保温管向绿色低碳方向升级。
