直埋保温管穿越非均匀沉降区时接头防拉裂技术如何突围？

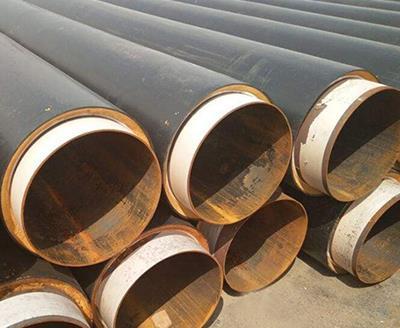

直埋保温管敷设于软弱地基、膨胀土或采空区等不稳定地质条件下时，不同管段的地基沉降速率和沉降量存在显著差异，这种非均匀沉降会在管道纵向产生巨大的弯曲应力和剪切力，使保温管接头（补口区域）成为最脆弱的断裂点。接头处既有焊接钢管的刚性连接，又有现场成型的聚氨酯保温层和热收缩带外护层，其抗弯刚度和抗剪强度远低于管身本体。一旦差异沉降超过允许值（一般要求<20mm/10m），接头处钢管可能发生塑性弯曲，保温层产生环向裂纹或纵向撕裂，外护管密封破坏，地下水迅速渗入，最终导致整段管道报废。那么，如何准确计算差异沉降对直埋保温管接头的附加应力？目前有哪些成熟的抗拉裂结构设计和施工工艺？在无法避开不良地质区域时，又该如何通过柔性和补偿措施化解风险？

一、非均匀沉降的应力分析及失效模式

以两段相邻的直埋保温管为例，若左端沉降量为0，右端沉降量为30mm，管段长度12m，则两接头之间的相对转角约为0.143°（按线性差异）。此转角会在钢管上产生弯曲应力，对于DN300×7mm钢管，该应力可达120~150MPa，虽未超过许用应力（通常≥235MPa），但会通过泡沫粘结层将拉应力传递给保温材料，聚氨酯的抗拉强度仅约0.2~0.3MPa，极易在界面处产生剥离。更严重的是接头处存在几何不连续——补口区域的泡沫通常没有钢管支撑（因焊接时预留裸管段），其抗弯截面模量骤降，形变集中于此。现场取样表明，沉降区接头的破坏始于泡沫内壁的径向微裂纹，随后扩展至外护管，最后引发热收缩带搭接处翘边。若差异沉降持续增加至50mm以上，钢管本身会产生塑性皱褶，彻底丧失输送功能。实际案例中，某西北供热管线穿越湿陷性黄土区，因遇暴雨导致地基局部下陷，两处接头在30天内先后发生爆管泄漏，开挖后发现接头处钢管弯曲变形达8°，保温层粉碎性破碎，外护管撕裂长度超过1.2m。事后检测该段差异沉降率高达15mm/m，远超规范限值（≤5mm/m）。

二、结构创新：柔性接头与滑动补偿装置

面对不可避免的差异沉降，硬性抵抗不如柔性适应。目前行之有效的做法是在沉降过渡区设置“柔性耦合接头”，该接头采用波纹管膨胀节替代常规刚性焊接，其轴向补偿量可达±40mm，角向偏转能力±2°，能有效吸收沉降差。波纹管外部仍需包覆保温层，但保温材料需选用抗弯性能好的弹性体复合保温（如橡塑海绵与聚氨酯组合），并在外层加装不锈钢防水套，确保伸缩时不破坏密封。另一种方案是采用“滑动套管”结构——在沉降区将保温管外套一根更大口径的钢质保护管（套管），套管与保温管之间留有20~30mm环形间隙，允许保温管在套管内自由滑动和偏转，套管本身与外层土壤共同沉降，但内部输送管不受横向剪切。该结构已在跨河穿越段成功应用，实测差异沉降达60mm时，内部管接头完好无损。此外，对于已经铺设的刚性直埋保温管，可在沉降区段每隔6m设置一个“应力释放环”，即在该处截断保温层并填充柔性聚氨酯泡沫（密度较低，约50kg/m³），使弯曲应变集中在填充区，避免传递至焊接接头。

三、施工前的地基处理与运行期监测手段

治本之策在于提前消除差异沉降源。在直埋保温管铺设前，应对不良地基进行换填处理——将沉降敏感层（如淤泥或膨胀土）挖除，换填级配砂石或灰土，并分层压实至压实度≥95%，使地基承载力达到≥120kPa。若换填成本过高，可采用桩基托梁结构，即在管段下方打设钢筋混凝土灌注桩，并在桩顶设置连续钢筋混凝土板，使整段管道坐落在同一刚性基础上，彻底消除差异沉降。施工中，接头处应预留足够的裸露长度（≥500mm）以便安装高精度沉降监测标，回填后应立即建立静力水准监测系统，通过连通管精确测量每个接头的实时高程，精度可达±0.5mm。一旦监测到某接头差异沉降速率连续三日超过2mm/天，或累计沉降超过设计值的70%，则启动应急预案：在沉降过大侧进行压密注浆抬升，或在补偿器处增加位移量。某输油工程直埋保温管穿越采空区，采用桩基础+实时监测方案后，运行10年内最大差异沉降仅18mm，远低于接头安全极限，验证了综合治理的有效性。同时，建议在设计和施工阶段进行三维有限元数值模拟，将管道、保温层、土壤视为共同作用的整体，模拟不同沉降幅度下接头各部位的应力应变分布，从而提前优化接头位置（尽量避开沉降峰值点）和调整壁厚。综合而言，直埋保温管穿越非均匀沉降区并非无解难题，只要将柔性结构、地基加固和智能监测三位一体有机结合，即可将接头拉裂风险降至最低，确保管网在复杂地质条件下的长期安全运行。
