聚氨酯保温管外护管划伤深度达多少时必须报废或修复？

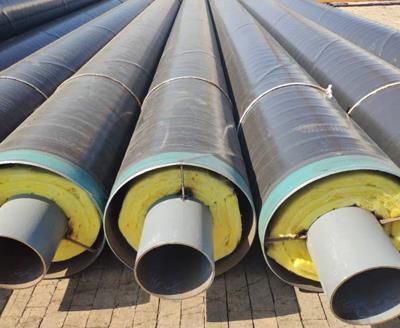

聚氨酯保温管的黄色或黑色高密度聚乙烯（HDPE）外护管，不仅是防止水分渗入的第一道物理屏障，还承担着约束保温泡沫、抵抗土壤化学腐蚀及部分机械冲击的作用。在运输、装卸和现场安装过程中，外护管表面难免出现划痕、压痕或沟槽——尤其是吊带滑脱、铲斗碰撞或回填时尖锐石块划伤。多数施工规范对外护管划伤有定性要求（如“不应有可见损伤”），但缺乏定量分级标准，导致现场处理方式混乱：有的轻微划痕即要求换管，造成巨大浪费；有的深达壁厚一半的损伤却仅用胶带粘贴，埋下长期隐患。那么，划伤深度究竟达到何种程度时必须报废整根管子？何种程度可通过补伤修复继续使用？修复材料和方法如何选择才能确保修复区的水密性和力学强度不低于原设计？本文将基于断裂力学和加速老化试验，提出科学的划伤分级处置准则。

一、划伤对应力开裂和渗水风险的量化影响

HDPE外护管壁厚通常为2.5~4.0mm（取决于管径和压力等级）。划伤首先削薄了有效截面，在管道内部因泡沫膨胀力和外部土壤压力共同作用下，划伤底部会产生三向应力集中。根据线弹性断裂力学，应力强度因子K₁ = Y·σ·√(π·a)，其中a为划伤深度，σ为远场应力，Y为几何因子。当K₁超过HDPE的断裂韧性K₁c（约2.5~3.5 MPa·m^0.5）时，划伤会自发扩展为贯穿裂纹。以壁厚3.2mm的外护管为例，若划伤深度a=1.0mm，在土壤荷载0.05MPa和泡沫膨胀力0.02MPa联合作用下，计算K₁≈1.8 MPa·m^0.5，尚在安全区；但若a=1.8mm，K₁升至2.9 MPa·m^0.5，接近临界值，且长期蠕变效应下，该划伤可能在3~5年内扩展为裂缝。更重要的是渗水风险——即使划伤未穿透壁厚，但只要剩余壁厚不足1.0mm，水分在土壤毛细和压力差驱动下，可通过划伤区的微孔和链间自由体积渗透至泡沫层，加速水解。加速老化实验（40℃水浴，内外压差0.02MPa）表明，划伤剩余壁厚≥1.5mm的试样，在2000h内无渗透；剩余壁厚1.0mm的试样，约800h后内表面出现湿斑；剩余壁厚0.5mm的试样，仅200h即穿透。因此，划伤深度不能仅看绝对值，还需结合原始壁厚和服役环境综合判定。

二、划伤分级标准及对应处置方案

基于以上理论，建议将外护管划伤分为三个等级，并配套明确的操作指引。Ⅰ级（轻度）：划伤深度≤0.2mm且长度≤50mm，或深度≤0.3mm且长度≤20mm，此类仅伤及表面氧化层，未影响有效承载截面，只需用细砂纸打磨平整去除毛刺，并涂覆一层聚乙烯修补漆（厚度≥0.1mm）即可投用，无需换管。Ⅱ级（中度）：划伤深度在0.2~0.8倍壁厚之间，且剩余壁厚≥1.2mm，长度不限（但若长度＞500mm需降级评估）。此类应采用热熔修补棒（与HDPE同材质，熔点约130℃）进行熔融填充——用热风枪加热划伤区至150℃左右，将修补棒熔化挤压入沟槽，略高于表面，冷却后用刮刀修平，修补区域需通过电火花检漏（15kV无击穿）和打压气密试验（0.02MPa，保压30min无压降）。Ⅲ级（重度）：划伤深度＞0.8倍壁厚，或剩余壁厚＜1.2mm，或虽深度小于0.8倍壁厚但划伤底部出现可见白化（表明已产生银纹微裂纹），则必须报废该根管段，不得现场修复。因为此类损伤已严重削弱结构强度，即便表面补平，长期热循环下仍会从底部萌生疲劳裂纹。对于无法换管的特殊场景（如已回填且无法开挖），可允许采用“钢制补强套筒”作为临时措施——即在外护管划伤区套焊一个半圆钢罩（厚度3mm），内衬橡胶垫片，并用螺栓紧固，该套筒可分担应力并防止水分接触，但此方案仅作应急使用，应在下一个检修周期内完成换管。

三、划伤预防与修复质量检验

治理不如预防。在运输中，聚氨酯保温管应采用V型托架并加垫橡胶垫，严禁钢丝绳直接绑扎管身；装卸使用软质吊带，且吊点间距不超过6m。回填前，必须对全线外护管进行100%目视检查，并辅以电火花检漏（电压15~20kV）发现所有贯穿性和非贯穿性但壁厚减薄严重的损伤。对于Ⅱ级修复后的管段，应在回填后30天、1年、3年各进行一次开挖复查，取样测试修复区拉伸强度（要求≥原强度的85%）和断裂伸长率（≥原值的80%），确认修复层与基材是否产生二次剥离。某大型供热项目严格执行该分级标准，共计检测出外护管划伤127处，其中Ⅰ级89处（修复后投用），Ⅱ级32处（热熔修补后投用），Ⅲ级6处（全部更换），运行两年后复查无一例因划伤引发渗漏事故，而邻近未采用分级标准的对照项目在同一时期发生4起外护管破裂进水事件。由此可见，科学定量的划伤处理准则既能避免“小题大做”造成的浪费，又能杜绝“掩耳盗铃”式的隐患留存，是聚氨酯保温管全寿命质量管理中不可或缺的一环。未来随着AI视觉检测技术的引入，无人机对管道表面划伤进行自动扫描和深度学习分类，将进一步提高现场判定的效率和准确性。
