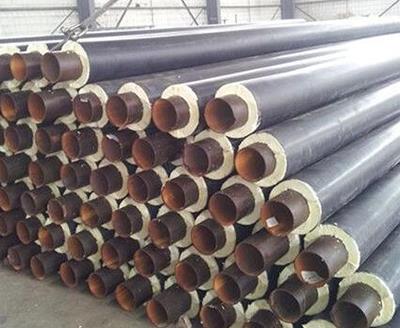

聚氨酯保温管施工应用与质量控制

聚氨酯保温管的工程应用质量，不仅取决于产品本身的制造品质，更在很大程度上依赖于现场施工安装的规范性和接头处理工艺的水平。作为埋地或架空敷设的管网系统，聚氨酯保温管的施工涉及管沟开挖、管道吊装对接、接头保温处理、补口防腐以及回填夯实等多个环节，每个环节的质量控制都直接影响管网的长期运行安全和使用寿命。建立严格的施工现场质量管理体系，是确保聚氨酯保温管工程发挥设计效能的关键保障。

管沟开挖与基础处理是施工的首要环节。管沟宽度应根据管道公称直径和作业空间确定，一般底部宽度为管道外径加600～800mm。沟底必须整平夯实，并按设计要求铺设厚度不小于100mm的中粗砂垫层或细石混凝土基础层，为管道提供均匀的承托面，消除局部应力集中。对于地下水位较高的区域，需在管沟底部设置排水盲沟和集水井，确保沟内无积水条件下进行管道安装。管道在吊装下沟前，应对每根管段的外护管进行逐根外观检查，确认无划伤、凹陷或裂纹缺陷，管端防水帽完好无损。吊装作业采用专用尼龙吊带或柔性吊钩，严禁使用钢丝绳直接接触外护管表面，以免造成划痕损伤。管道下沟后按设计坡度进行调直对中，相邻管端的错边量控制在管壁厚度的15%以内，使用专用对口器临时固定后即可进行工作钢管的焊接作业。

钢管焊接是管网结构强度的核心环节，必须由持有相应资质的焊工按照焊接工艺规程执行。焊接方式推荐采用氩弧焊打底加手工电弧焊盖面或全自动埋弧焊工艺，焊条选用与钢管材质匹配的型号，焊前需按规定进行烘干处理。焊缝应进行100%无损检测，一般采用射线探伤或超声波探伤，检测结果必须符合GB/T 12605的Ⅱ级质量标准。对于穿越重要设施或地质复杂地段的关键焊口，建议增加磁粉或渗透检测，确保焊缝表面无裂纹、气孔及未熔合等缺陷。焊接合格后，焊口区域需按设计要求进行防腐补口处理——先清理焊缝两侧各150mm范围内的防腐涂层和表面污物，涂刷环氧富锌或环氧煤沥青底漆，再覆盖热缩带或热缩套，加热收缩后形成严密的防水防腐密封层。钢管焊接及防腐补口完成并经检验合格后，方可进入接头保温工序。
