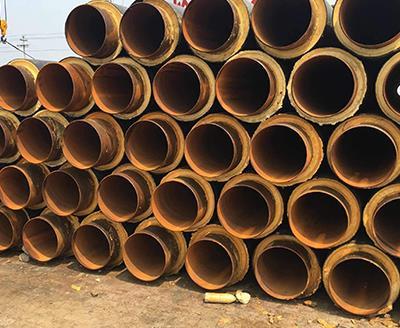

聚氨酯发泡管常见质量缺陷与预防措施

聚氨酯发泡管在生产和使用过程中可能出现的质量缺陷包括泡沫空洞、脱粘、收缩、泡孔粗大、脆化等，这些缺陷会影响保温效果和管道寿命。本文梳理常见缺陷的表现、成因及预防措施，帮助生产企业提升产品合格率。

缺陷一：泡沫空洞或局部未充满

表现：切开管端或X射线检查发现泡沫内部有明显空洞，严重时钢管与外护管间有空隙。成因：注料量不足；原料温度过低导致流动性差；发泡时排气不畅，气体憋压阻碍泡沫扩展；注料口位置不当，长管一端注料无法到达另一端。预防措施：按空腔体积的1.1-1.2倍计算注料量；确保原料温度≥20℃；在管端或中间设置足够排气孔；长管采用中间注料或两端对注。检测方法：生产后轻敲外护管，声音沉闷表示填充密实，清脆可能空洞。

缺陷二：泡沫与钢管脱粘

表现：泡沫内壁与钢管表面分离，用手按压泡沫可感觉到间隙。成因：钢管表面除锈等级不足（低于Sa2）、有油污或灰尘；钢管潮湿；发泡时钢管温度过低（<10℃）或过高（>50℃）；原料配方中粘结力不足。预防：采用抛丸除锈至Sa2.5级，锚纹深度50-100μm；除锈后2小时内完成发泡；钢管预热至20-30℃；选用含增粘组分的组合聚醚。检测：用小锤敲击钢管端部外露处，听声音判断粘结情况；或定期做剥离试验（GB/T 29047要求粘结强度≥0.15MPa）。

缺陷三：泡沫收缩

表现：泡沫从钢管或外护管表面脱离，形成缝隙，端面泡沫内凹。成因：泡沫密度过低（<50kg/m³）；发泡剂选用不当，冷凝后体积缩小；原料中多元醇羟值偏高导致交联不足；环境温度骤降。预防：保证泡沫密度≥55kg/m³（设计密度60-80kg/m³）；使用低导热、高沸点发泡剂；检查配方中催化剂和交联剂比例；熟化期间保持环境温度20℃以上。补救：轻微收缩可注入低粘度聚氨酯填充，严重收缩需报废。

缺陷四：泡孔粗大或泡孔不均

表现：泡沫内部泡孔直径>1mm，或出现明显分层。成因：匀泡剂用量不足或失效；混合头转速过低，混合不均；原料中水分过高导致CO₂气泡合并；排气过快使泡沫剧烈沸腾。预防：按厂家推荐比例添加硅油匀泡剂；保证混合头转速≥6000rpm；控制原料水分≤0.1%；调节排气孔大小，维持适当内压。泡孔粗大会降低压缩强度和闭孔率，增加导热系数。

缺陷五：泡沫脆化（粉化）

表现：泡沫硬度高但韧性差，用手一捏即碎成粉末。成因：异氰酸酯比例过高（配方失衡）；温度过高导致泡沫过度交联；原料中阻燃剂添加过量（某些阻燃剂会破坏泡沫结构）。预防：严格控制A/B料配比，每班校验计量泵；避免发泡温度超过35℃；减少或选择合适阻燃剂。脆化泡沫在管道运行中易因振动而碎裂，应整根报废。

缺陷六：外护管鼓包或变形

表现：聚乙烯外护管局部凸起，甚至开裂。成因：发泡时压力过大，排气不畅；外护管壁厚不足或环刚度不够；泡沫膨胀过快。预防：合理设置排气孔数量和直径（通常每米2-3个Φ6mm孔）；选用环刚度≥4kN/m²的外护管；控制发泡反应速度（调整催化剂用量）。鼓包管需切除后重新发泡或降级使用。

缺陷七：泡沫燃烧或焦化

表现：端面泡沫颜色变深甚至黑色，有焦味。成因：原料温度过高（>30℃）；注料量过大导致内部蓄热；催化剂过量，反应剧烈放热。预防：控制原料温度上限；根据管径调整注料量，大管径可适当减少过量系数；使用延迟催化剂或降低环境温度。焦化泡沫强度严重下降，必须报废。

生产过程控制

为减少缺陷，企业应建立首件检验制度：每天开机后第一根管发泡后做端面检查和密度测试。过程巡检：每20根管抽检一次，记录泡沫外观和压缩强度。定期（每月）校准发泡机流量计、温度传感器。原料每批到货后进行小样发泡试验，验证性能。

缺陷处置

对于轻微缺陷（如局部小空洞、端面收缩≤5mm），可进行修补：注入聚氨酯发泡料或用聚氨酯填缝剂填充。严重缺陷（脱粘长度超过管长10%、大面积空洞、泡沫粉化）应判为不合格品，不可用于工程。修补后的管需重新检验并记录。
